Geschichte Alphatronic P2 und der SKS - (Karlsruhe) cp/m Rechnersysteme

Alphatronic P2 , TA Triumph Adler ° DS2069 , Dr. Ing. HELL ° KISS , SKS Steimetz Krischke Systeme
◊ Entwickler bei sks Dipl. - Ing. Helmut Wiertalla ©

My P2-web site is shifted and stored there !! www.waltroper-aufbruch.de/Archiv/AlphatronicP2.php (15- dec-2016)

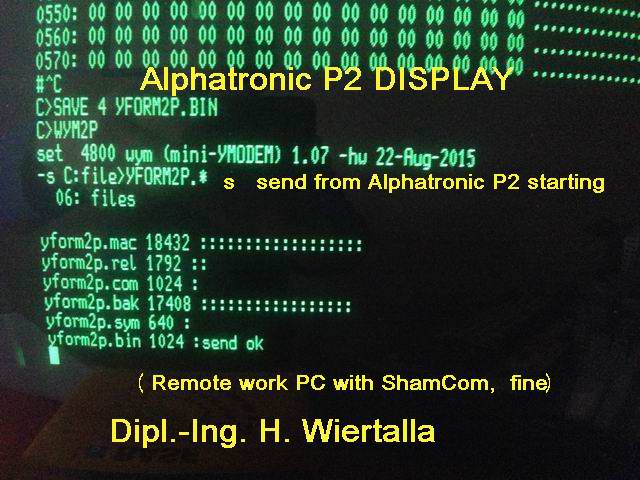

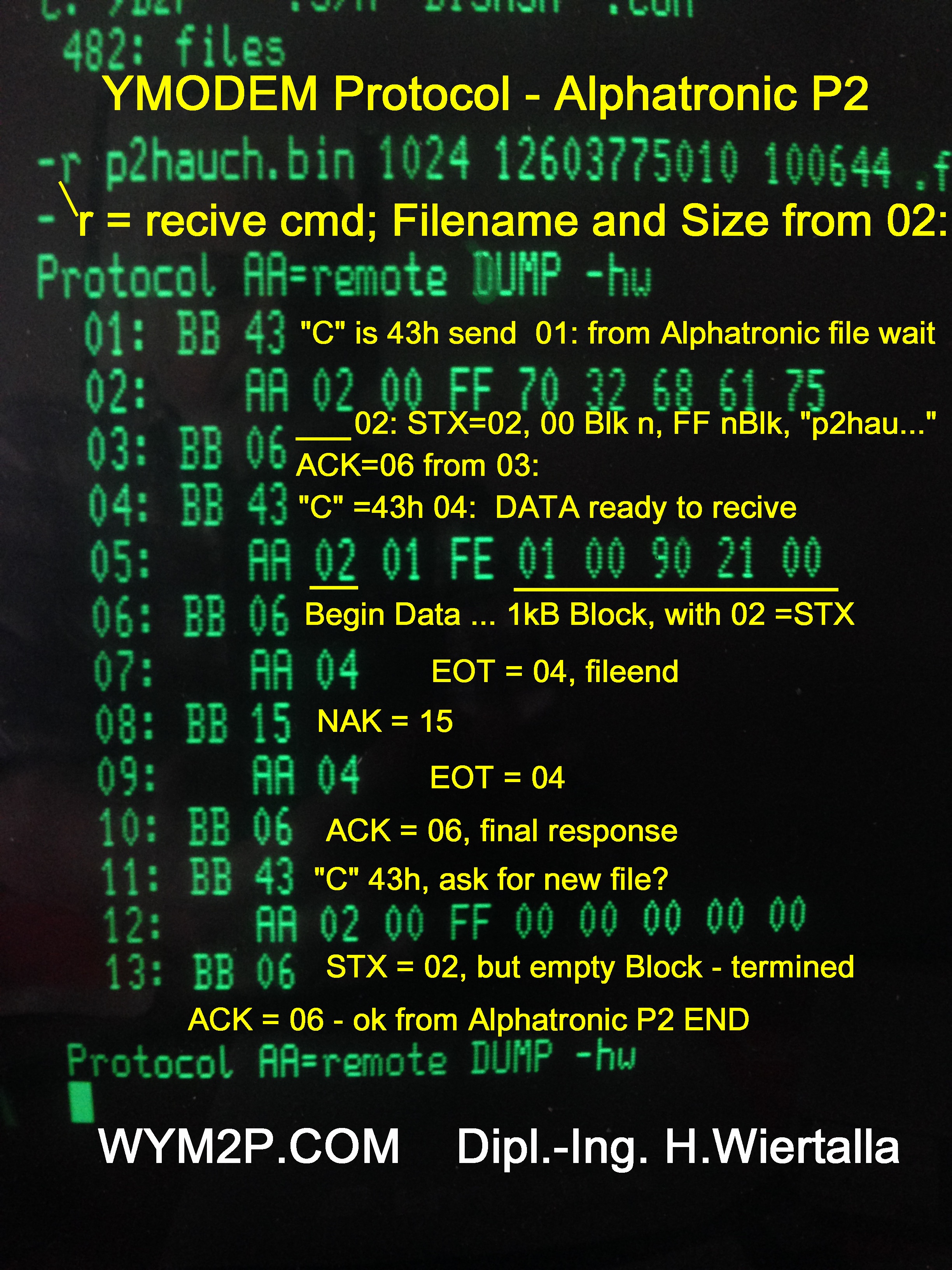

Alphatronic P2 /P1 (TA) hier entwickelt bei sks SKS) Steinmetz- Krischke- Systemtechnik Basiswissen in Unterlagen (pdf's) und ein Schlüsselprogramm wym2p.com (nach dem YMODEM von mir geschrieben). Wie geht das, um den Zugriff auf den transparenten File-Transfer zu machen? Hier mit dem wym2p.com - Programm (Wiertalla entwickelt) geht es einfach, vom/zum PC - und einer Alphatronic P2 - in beide Richtungen ganz simpel!. Ein Beispiel im Bild unten. wym2p.com - Programm Für Fortgeschrittenen USER ein kleines Beispiel zum Protocol DUMP YMODEM A genius controls the chaos. FORUM to P2 and more.	Was ich schon immer wissen wollte, wie diese Rechnerreihen das Laufen lernte. Oder wie geht das Booten, bei einer Alphatronic P2 zum Beispiel? Und wie stelle ich eine neue cp/m Diskette für eine Alphatronic P2 her? Aber was, wenn die Alphatronic P2 nicht startet ? Nicht raten - systematisch prüfen - hier. Alphatronic P2 not starting, (update 25-Apr-2016) what now? Ich helfe Ihnen ohne vorhandene Alphatronic P2 Software - um sich selbst P2 Software zu besorgen. KISS - sks, Karlsruhe; Alphatronic P2 /P1, Triumph Adler, Nuernberg; DS2069 von Dr.-Ing. R. HELL, Kiel Ich gebe hier einen kleinen Einblick und viel mehr in die Jahre 1976... So ging es mit der SYSTEMS 1979 bei TA an. Was nun, wenn einer eine "laufende Alphatronic P2" hat - aber keine cp/m Disketten, oder andere Software nicht mehr hat /oder noch nicht hatte? Hier ein einfaches Kochrezept (instructions) , (update 25-Feb-2016) von mir!	Triumph-Adler (TA) Alphatronic P1 / P2 SYSTEMS 1979 Muenchen (TA Triumph Adler) mitte Helmut Wiertalla Vorführungen auf dem TA-Messe-Stand Bei der Verlagerung (redirection) in das Verzeichnis .../Archiv/AlphatronicP2.php sind alle alten Links und alle Documente auf diese Seite verlagert! Hier kann man alles suchen und abrufen. Viel Erfolg - wer suchet der findet hier, fast alles und weiter sagen.

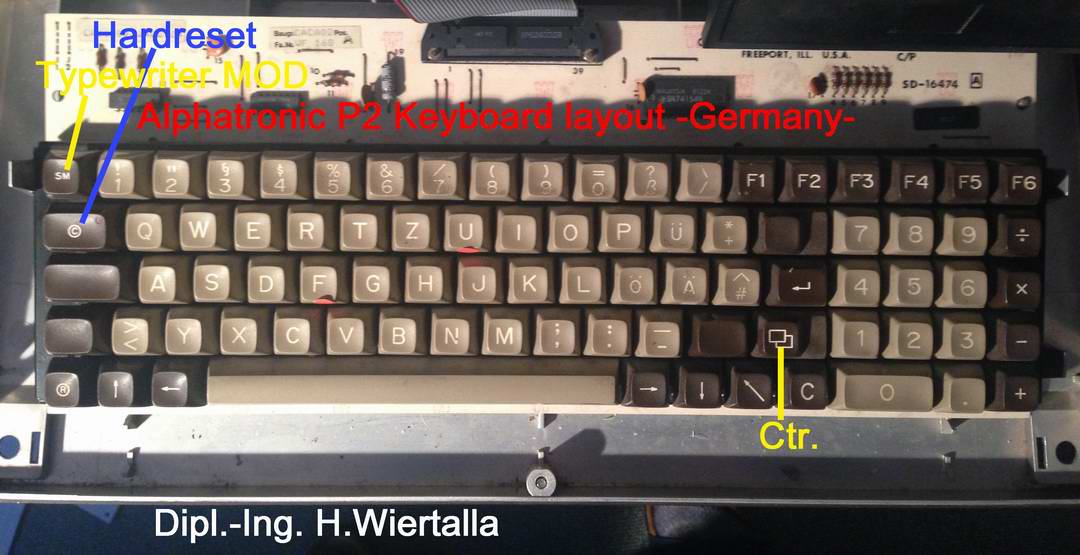

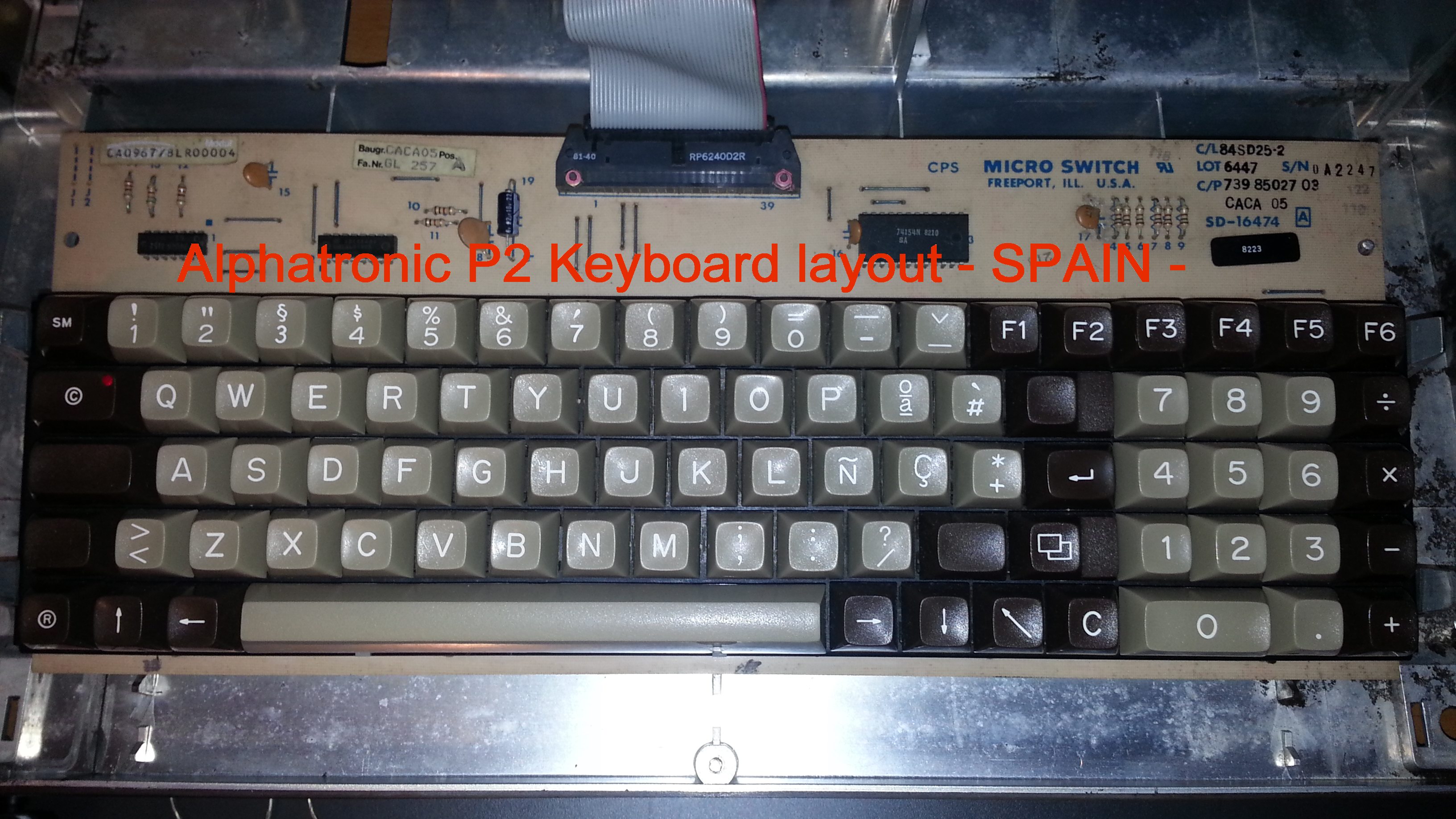

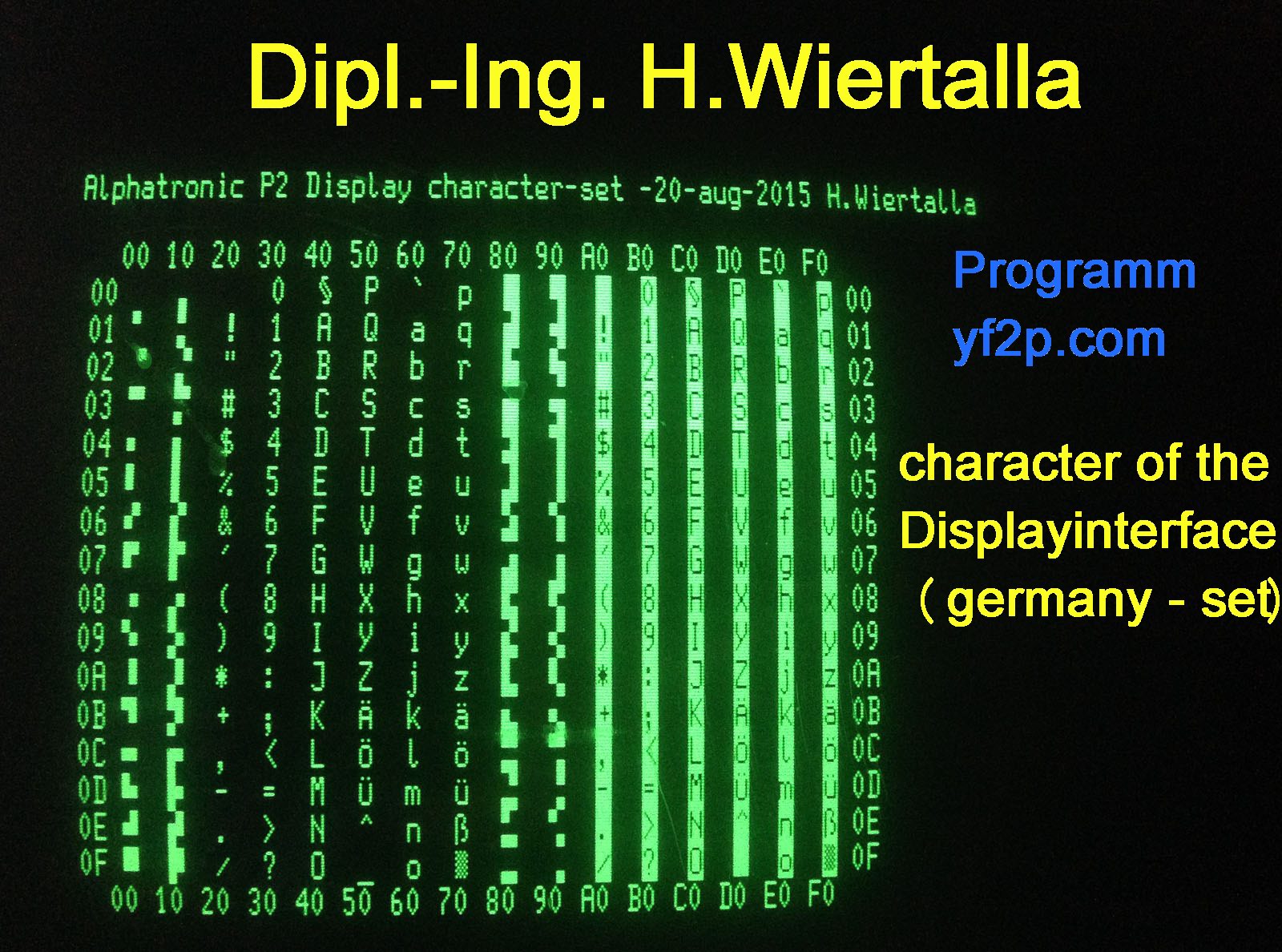

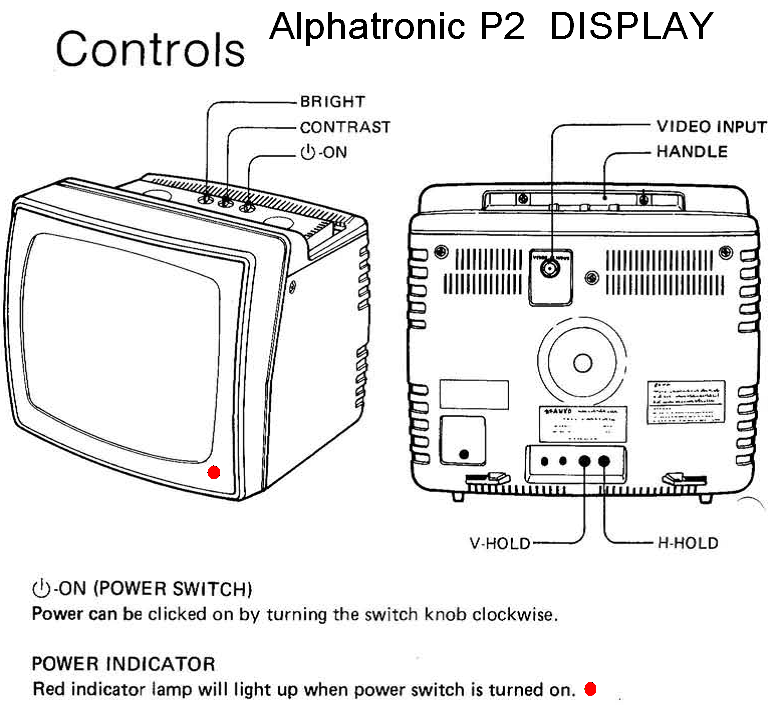

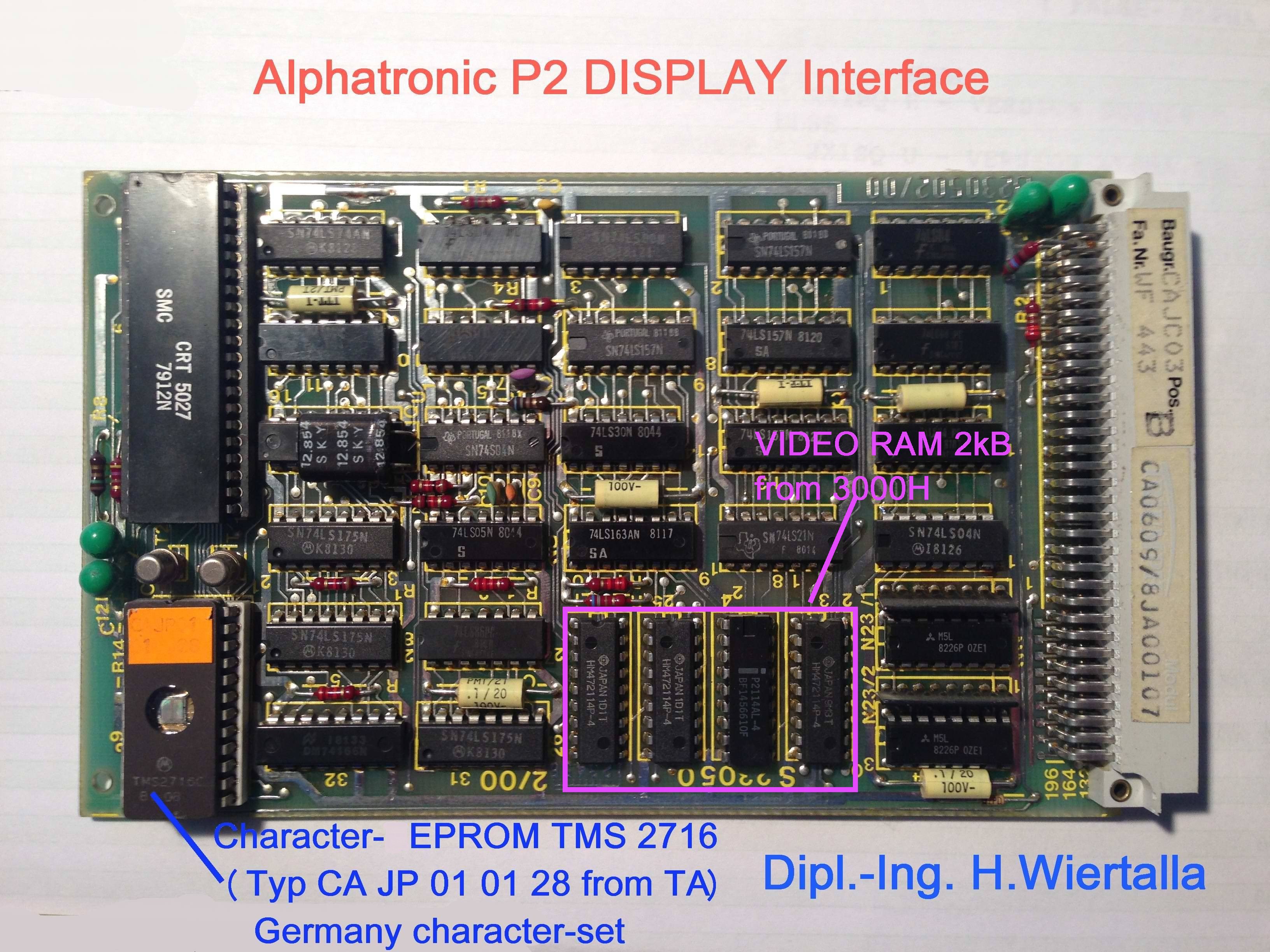

KEY board layout GERMANY DIN Layout SPAIN Layout (update 02-Nov_2015) Thanks to from Jaume (Andorra) see to national layout	Alphatronic P2 Inside 1. Komponenten, Software. HARDWARE (data sheets) hier unten. Display by the Character - set GERMANY Miniprogramm Font (yf2p.com) zeigt den eigenen Character -set. DATA Display schematic Diagram_Alphatronic P2 Alphatronic P2 back plane PSU (thanks to from Piero, Italy). SKS_BC10_Diagram / Alphatronic P2_Displaycontroller	Display and interface layout with "EPROM TMS 2716 JL" - attention show more in diagram - pdf Display schematic Diagram_Alphatronic P2 (update 25-Apr-2016) SKS_BC10_Displaycontroller circuit diagram

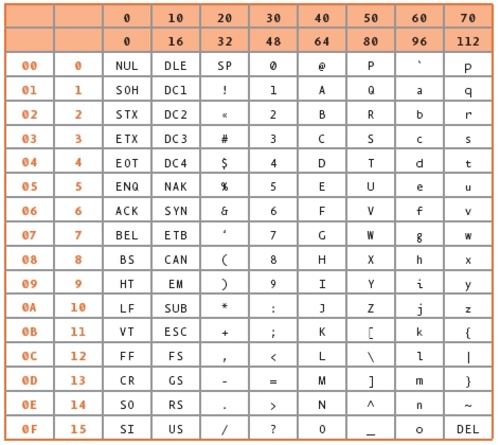

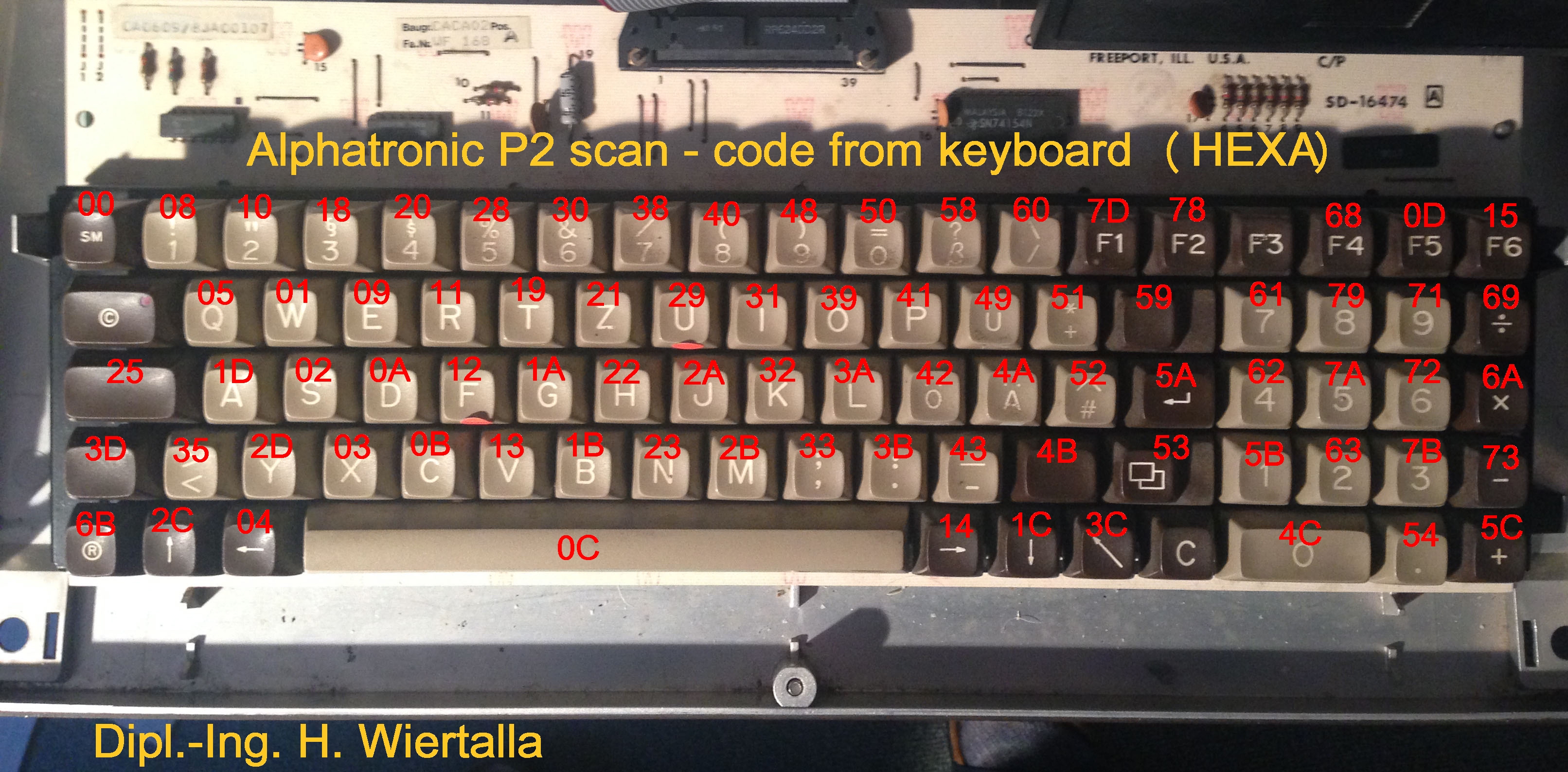

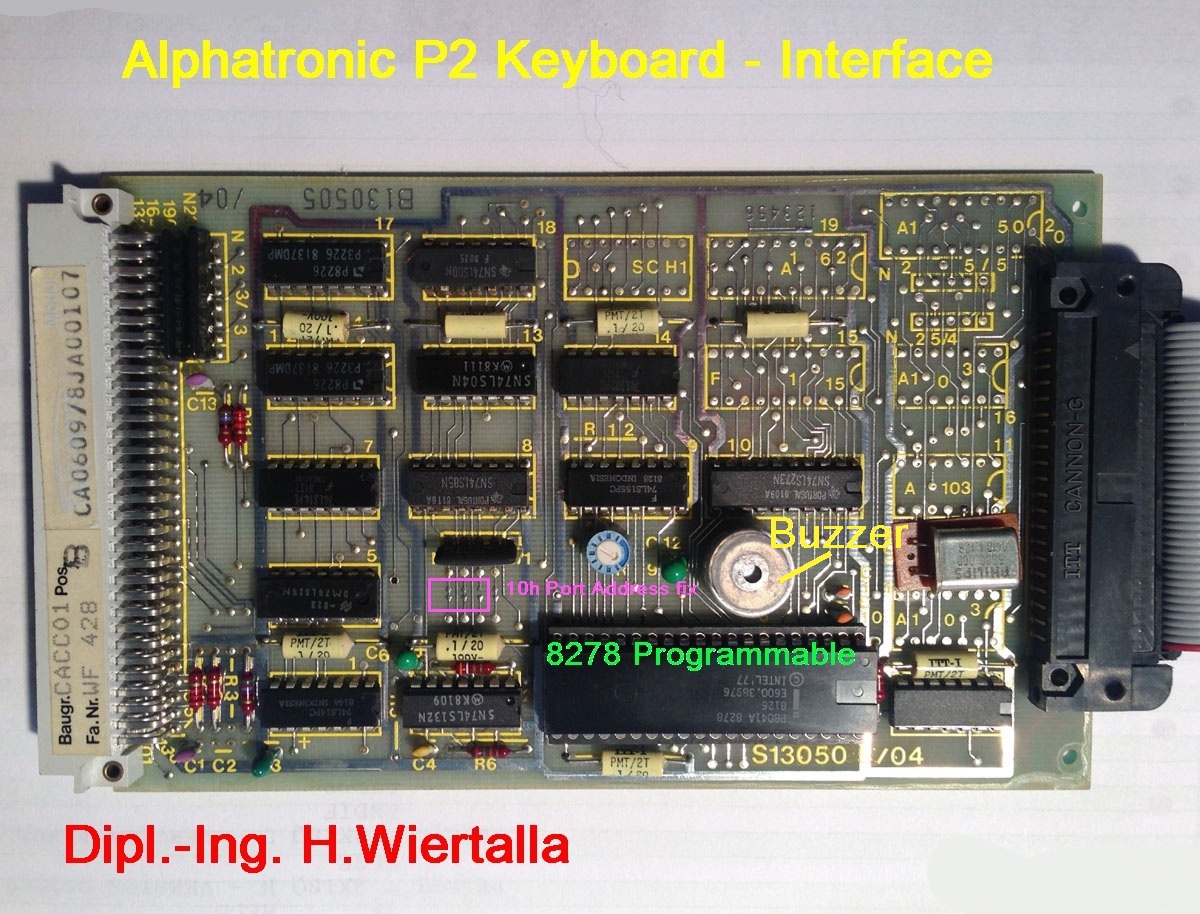

Eine TASTE (key) (update 05-Mai-2016), der Weg bis zur Anzeige (character), wie geht das bei einer Alphatronic P2 ? Wie hänge ich eine eigene Tas-Tabelle ins MOS? Overview key handling Alphatronic P2 Eine Tastenkappe ist mit Symbolen (Buchstaben, Ziffern, Sonderzeichen) bedruckt oder eingraviert. Entscheidend ist die Position einer Taste - was damit gemacht wird. Die Position einer Taste liefert einen sogenannten Scan-CODE ab.Vom Keyboard-Interface wird der Scan-CODE (meist lückenhaft von 00h-7Fh) über eine interne TASTATUR-Tabelle (MOS ADR: 0EF0h, 100h Laenge, unshift von 00h-07Fh und ab 80H-0FFh mit shift) als Index zu einem Anzeige - oder Funktionscode verwendet. Keyboard - interface mit 8278 controller How goes with the check sum in the MOS? I shows is exactly here.	Die Anzeigecodes liefern aus der MOS-Tabelle (overview) den Wert (fast direkt) zur Anzeige auf dem Display. Aus historischen Gründen, befinden sich in der Alphatronic P2 MOS-TABELLE die Arbeitscode als USASCII 8-Bit !!!! Daher wird im MOS eine CODE-Wandlung nach ASCII (7-Bit Character-set) per Software gemacht.Bei anderen Maschinen wird dirkt 7-Bit ASCII verwendet. (MOS-TABELLE ansehen) Beispiel Anzeigecode: TASTE "A" liefert den Scan-CODE 1Dh. Die TABELLE mit Basis 0EF0H + 1DH Scan-CODE := 0F0D ->der Inhalt ist dort A1h. Im 8-Bit USASCII ist das Zeichen "A", aber es wird immer dann auf den 7-Bit ASCII Rahmen gewandelt. Abgeliefert wird 41h also endlich ein Zeichencode für "A". Damit wird im Displainterface aus einem EPROM das Punktbild "A" gemacht was wir sehen. Es gibt zusätzlich einen definierter Satz von Funktionscode. Das ist Shift, Control, Reset(Software), SM Schreibmaschinen-Mode, Cursor, Bell, usw. Mit einer MOS-Displayfunktion ist eine eigene Tastaturtabelle anzumelden und dann zu verwenden..	Der kompakter Ablauf /sequence : 1.) Keystroke generate a scancode 2.) Scancode as index into theMOS-Table 3.) If a function code processed by MOS 3a) 8-bit characters by 7 bits convert characters 4.) character deliver - for processing / show 7 Bit Standard ASCII Code Dazu ist hier bei einige - Nationalen Zeichensätzen verschiedene Display-Character. Das wird im EPROM beim Displaycontoller gemacht. Overview key handling Alphatronic P2

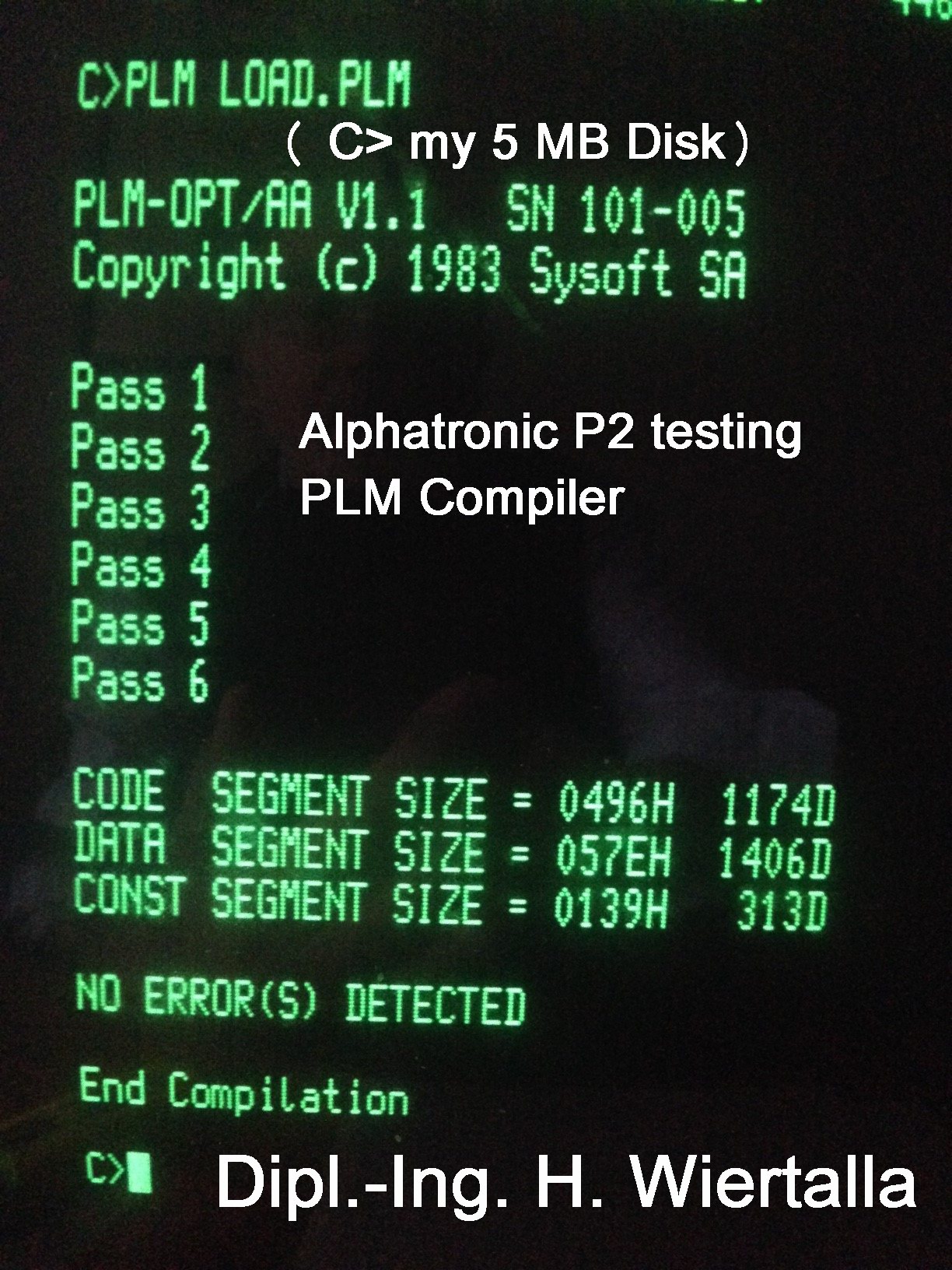

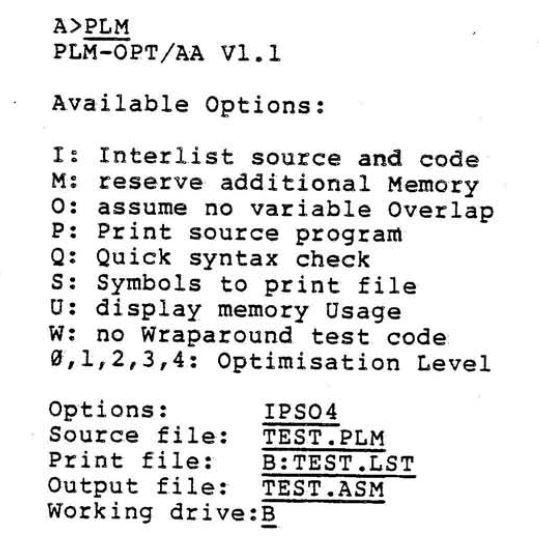

Hier finden Sie einen Einstieg in die Entwicklung der cp/m Microrechner Alphatronic P2 von Triumph Adler, KISS, DE10 sks , und die Datensichtgeraete der Fa. Dr.-Ing. R. HELL, Kiel mit dem DS2069. Dipl.-Ing. Helmut Wiertalla Alphatronic P2: Freunde und/oder USER hier sollte man die vielen Informationen sichten, um die von mir abgelegten Files auf den eigenen PC zu sichern. In der historischen Mikrorechner - Sammlungen sollte Unterlagen und Softwarewerkzeuge für eine Alphatronic P2 nicht fehlen. Was man jetzt an Unterlagen bisher nicht gesichert hat, ......! "FUNDGRUBE ALPHATRONIC P2" . Ich habe noch z.B. einen PLM-Compiler mit Dokumente unter cp/m (64 kB RAM) - damit sollten die PLM-Quellen wie ED.PLM, STAT.PLM, PIP.PLM, LOAD.PLM usw. von DR "Digital Research" übersetzbar sein. Mit STAT.PLM lief alles astrein durch. Wer hätte gerne ein Tool für die Alphatronic P2? Unmögliches wird sofort erledigt ! A genius controls the chaos.	Aus meiner Schmiede: Fuer Alphatronic P2 von Dipl.-Ing. H.Wiertalla neu erstellt und zusammen getragen. P R O G R A M M E: Alphatronic P2 (TPA 0100h observe!) wfport2p.com find PORTs in MOS-EPROMs wym2p.com ) YMODEM - 8080/85 cp/m* dskbin2p.com update 06-dec-2015 wcrc1k.com 1kB Bloecke CRC-16 anzeigen Test B E S C H R E I B U N G E N / Alphatronic P2 Manuals MOS: MOS - Aufrufe - EPROM-1 - Wer dachte, es gibt nur den MOS Befehl, B oder B1? -viel mehr Floppytreiber -EPROM-2 - Mächtige Funktionen - Basis von H.Wiertalla. Displaytreiber -EPROM-3 - Display- und Keyfunction ohne ENDE, ist echt gut. Booten - wie geht das, bei einer Alphatronic P2 zum Beispiel. CP/M U S E R - C O R N E R (update 25.05.2016) cpm64p2.bin BIN-Datei cp/m TPA 100h, 2 Tracks cpm48p2.bin BIN-Datei cp/m TPA 4300h, 2 Tracks ! cp/m User Manual and cp/m Program-Interface (.pdf here). cp/m Standardprograms for 4300h TPA powerpack - (.zip here) *) wer das Programm auf eine P2 -Diskette bringt, hat gewonnen. FOKO2P.COM (special dialog formatter- and copy disk utility sks) start with cp/m TPA 100, moved to 4010h - look in Code! (15-vov-2015) BUS-Signalbelegung der Flachbaugruppen (96 polig.) Stecker-Verbindungen (KISS, Alphatronic P2, DS2069) immer Reihe a. und b. aber ( c. ev. Sonderbelegungen beachten) hier. (BUS Signal Assignment) Slot-Position for Alphatronic Px (thanks to from Piero, Italy).	cp/m Alphatronic P2 Programme TPA 100h: Kurzinfo /instructions Hinweise und Informationen hier: K U R Z - A N L E I T U N G E N / Instructions find Ports in PROMs and/or cp/m YMODEM-Protocol, files V24 send/recive Binaer-range to/ from Diskette P2 bring 1kB Bloecke CRC-16 anzeigen Test Beschreibung als pdf's: (SKS/KISS) -> MOS P2 1-Kommandos und System_Aufrufe MOS 2-Floppy - Aufruf_Beschreibung Floppydisk 3-Display - Aufrufe_Beschreibung Display Tastatur E P R O Ms MOS for Alphatronic P2, binär (content) BIN File 3 x 2kB EPROMs of my P2. TA2P_EPROM1_bis_3.bin (3 x2kB) (update 03.oct.2015) JaumeEP.bin sample version spain (from Jaume Andorra) P2 Signaturen: Triumph Adler TA (Set - Germany) prom2p00.bin EProm 1 "033" 0x7b,0xb3 prom2p01.bin EProm 2 "42D" 0x0c,0x1e prom2p02.bin EProm 3 "14G" 0x07,0x8e How goes with the check sum in the MOS? I shows ist exactly. Viel Erfolg nach dem Studieren -einfach machen. Ach ja, weitersagen. Dipl.-Ing. Helmut Wiertalla

	So bekommt man den historischen Anschuß hin.	Nun auch für cp/m 4300h und WYM43.COM !

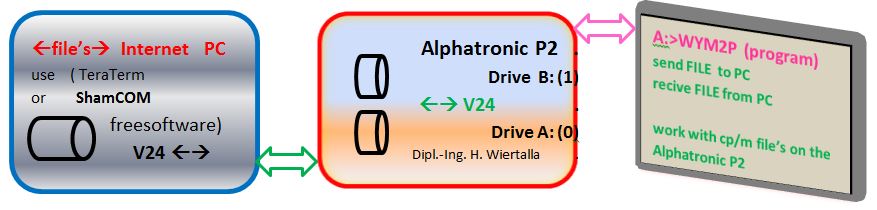

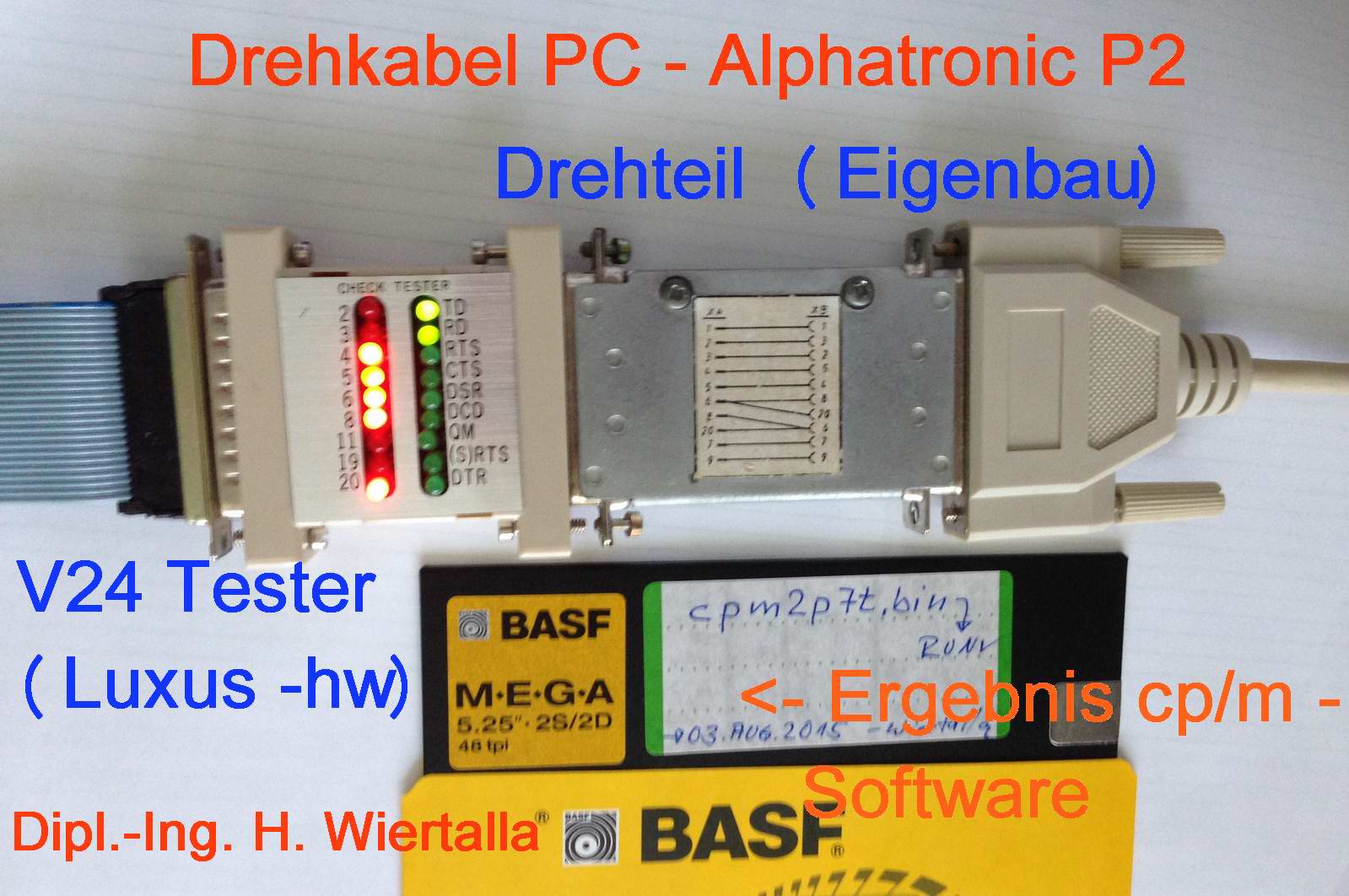

connecting to the world with the YMODEM protocol - wym2p.com Ich empfehle P2 -V24 Drehkabel an einen PC (ev. WIN7..) und dann mit ShamCOM (freie Software einrichten). Dann mit YMODEM P2 Programm (wym2p.com) - Filetransfer einfach senden / empfangen!

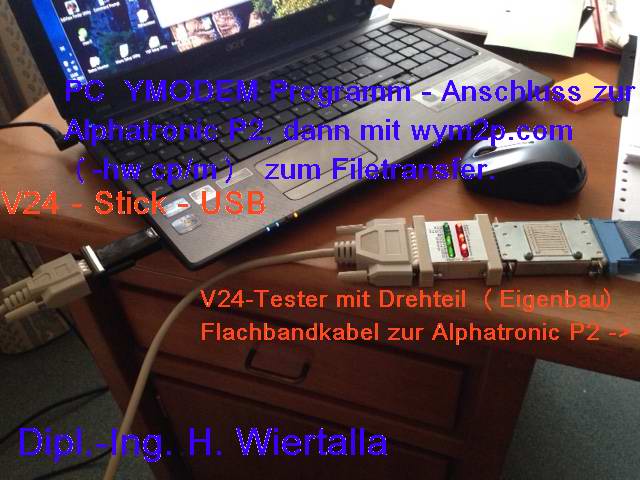

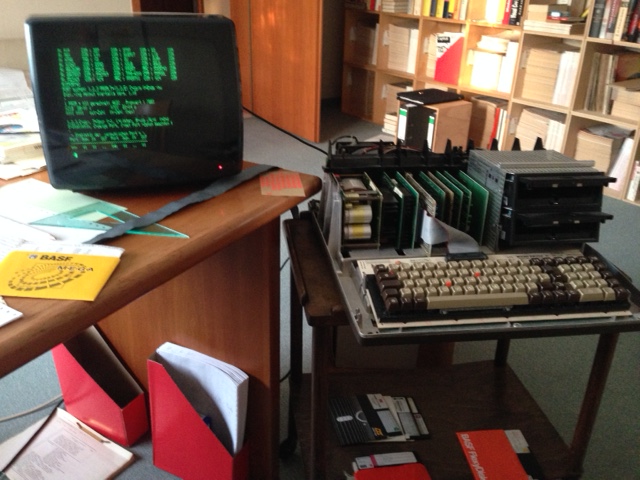

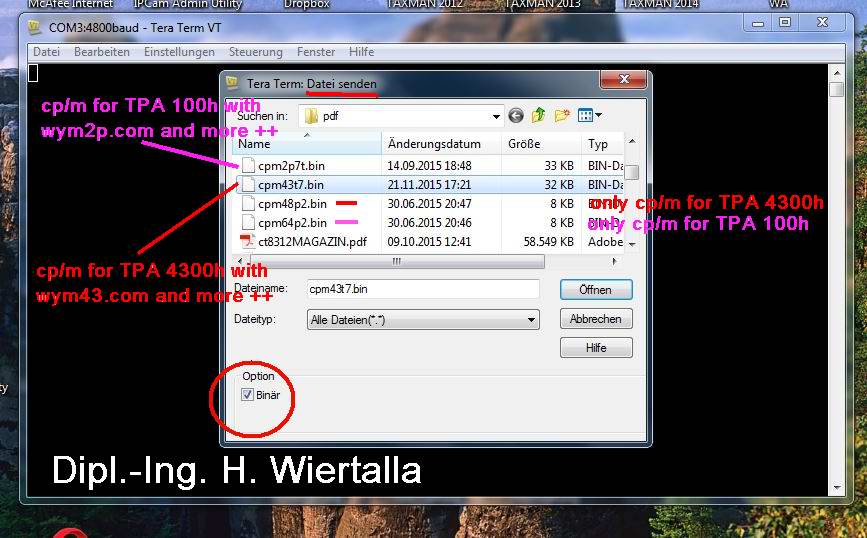

PC mit USB-V24 Stick V24 an Alphatronic P2	Wer sucht - der findet. A genius controls the chaos. Fuer die Fortgeschrittenen Alphatronic P3 MOS - Memo (lesenswert)! Send with TeraTERM the .bin Files - example.	DS2069

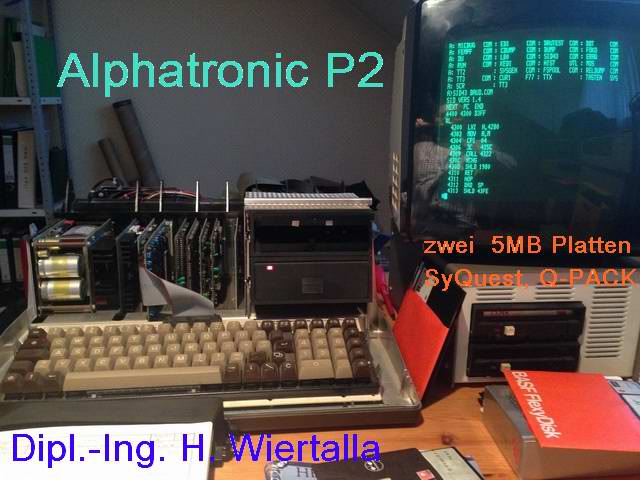

Software : Alphatronic P2 / Px PC-Monitorprogramm (MOS) beinhaltet in 6 K ab Adresse 0000H als E-Prom und ab 1800H als 1 K RAM - weiter auf Disketten: BASIC Interpreter , Dienstprogramme ( Formatieren, DISKcopy) CP/M 48k TPA ab 4300H und/oder CP/M als TPA 0100H mit Speicherausbau, und/ oder BASIC Compiler,L80, LIB80,M80, F80 und CC, CII,ADA, COBOL, PL/M, PL/I...und mehr.. SKS) Steinmetz- Krischke- Systemtechnik	SYSTEMS 1979 Triumph Adler Messestand Dipl.-Ing. Helmut Wiertalla (re. unten) Alphatronik P1 / P2 Vorführungen	MOS Developer at sks, then Triumph-Adler (TA) Alphatronic P2 / Px (update 20-Nov-2015) PC-System. Intel 8085, 48 or 64 kB RAM, 2 x 5 1/4 " Diskette, Display 24x80 with BAS, DIN keyboard, V24 RS232 , Printer V24 connection, BUS-expander for USER. Software manager at SKS Karlsruhe Dipl.-Ing.Helmut Wiertalla MOS User Guide / Program-Manual SKS ) Steinmetz- Krischke- Systemtechnik, Karlsruhe MOS-Developer Dipl.-Ing. Radek Linhart, studies RUHR-University-Bochum 1972-1976,software developer at sks later at HP, and Dipl.-Inf. Herr Ziegler at sks.

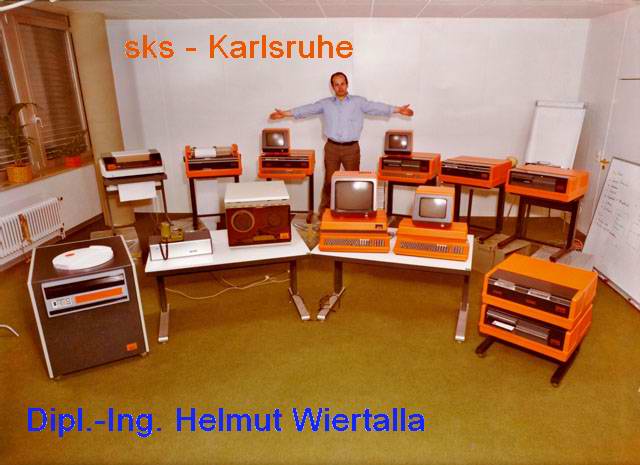

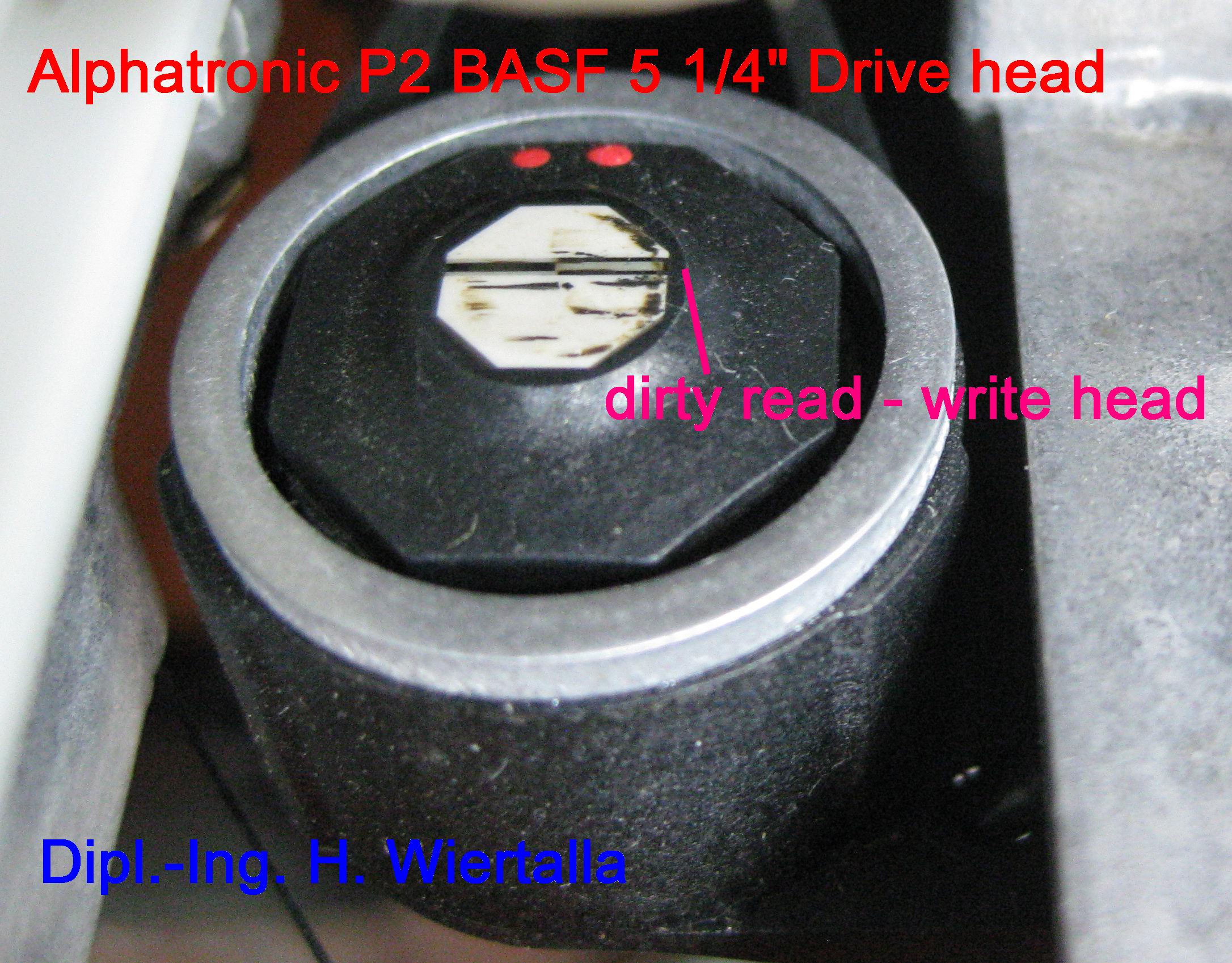

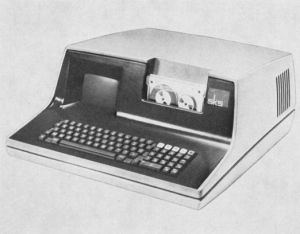

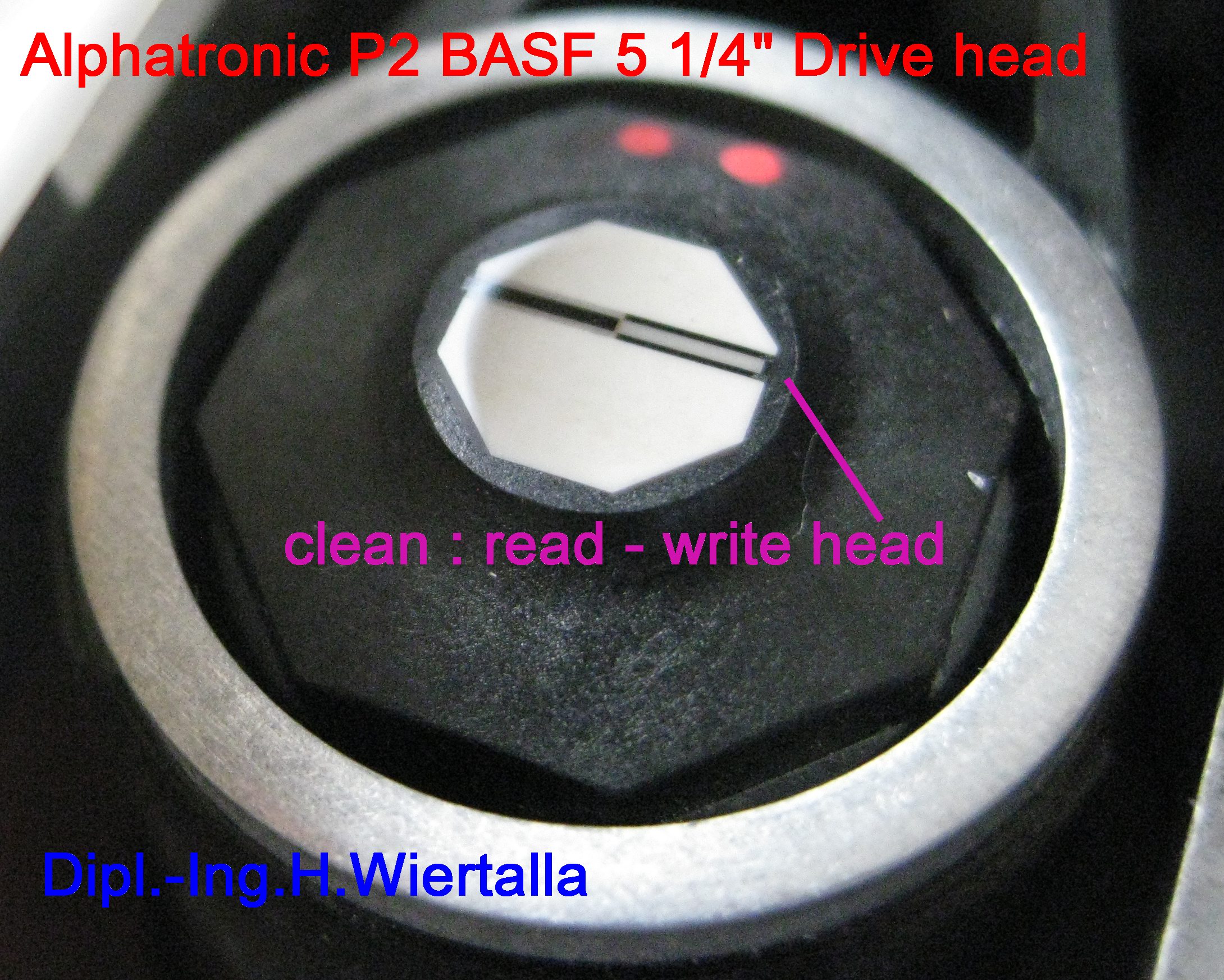

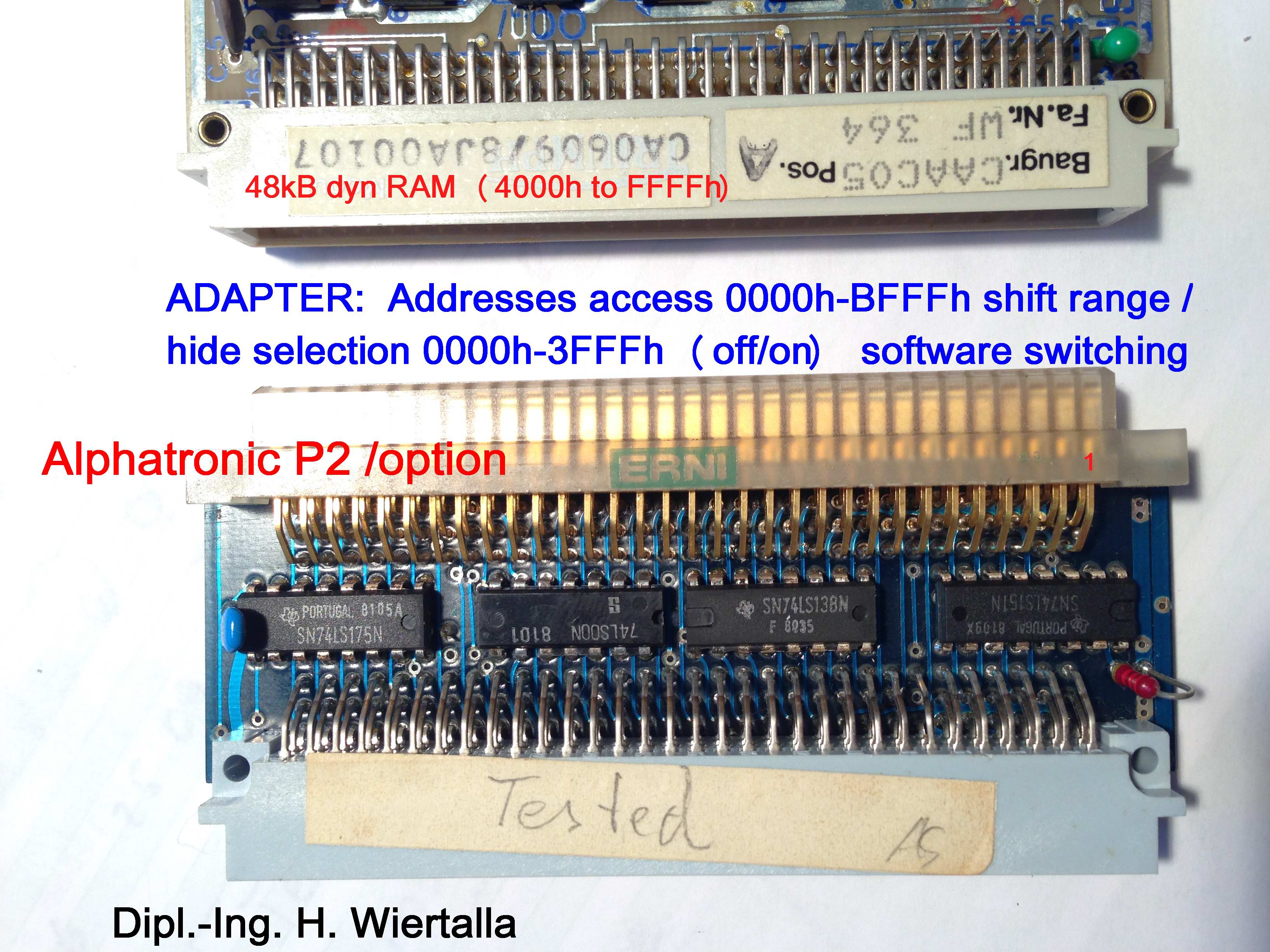

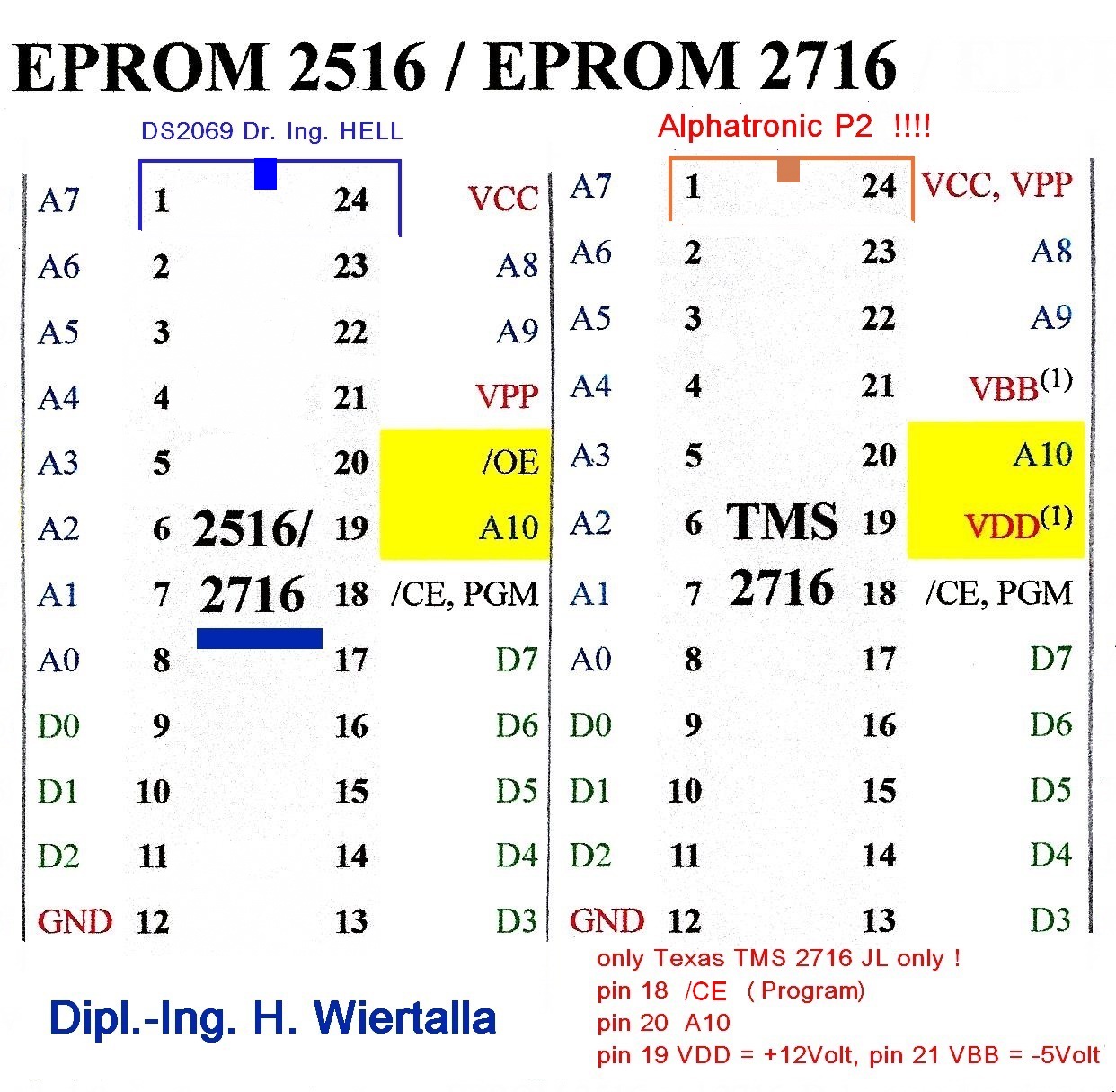

Schulungsraum sks Wer kennt noch ein Gerät aus etwa 1977- von sks? Viele Datenerfassungsgräte per - DFÜ, Kasetten und oder 8" Floppydisk, wurden bei Rechenzentren, Endkunden und für LINOTYPE MBK500 eingesetzt	H A R D W A R E Unterlagen / Alphatronic P2 data sheets BUS MC80 Signalschematic der Flachbaugruppen (96 poli.) Alphatronic P2 - power ON - kein Start was nun - hier ! SKS_BC10_Alphatronic P2 Displaycontroller Alphatronic P2 Keybord Interface 8278 Keybordcontroller DS2069 TASTATUR Mini-Floppydisk_Controller BASF Drive maintenace guid MOS Befehle (overwiev) DATA Display schematic Diagram_Alphatronic P2 Display elekt._Diagram_Alphatronic P2 thanks to from Piero,Italy EPROM TMS pin-layout for MOS / Character Display Alphatronik P2 memory-map Alphatronic P2 Dynamic RAM and Option ADAPTER Slot-Position for Alphatronic Px thanks to from Piero, Italy Unbekannte (unknow) 8085 Instruktionen PSU produce itself - in c't magazine Panasonic Floppy 5 1/4 Zoll JU 455-5: ApplicationsManual JU 455 ServiceManual JU 455	A genius controls the chaos. An amount from DOCUMENTS and software are ready here for cp/m 80, KISS, Alphatronic P2, DS2069. Wer suchet - der findet. Unten sks Datenerfassungsgerät ca. 1977. KTC100 mit 3M Magnetbandkassette, V24 und Druckeranschaltungen

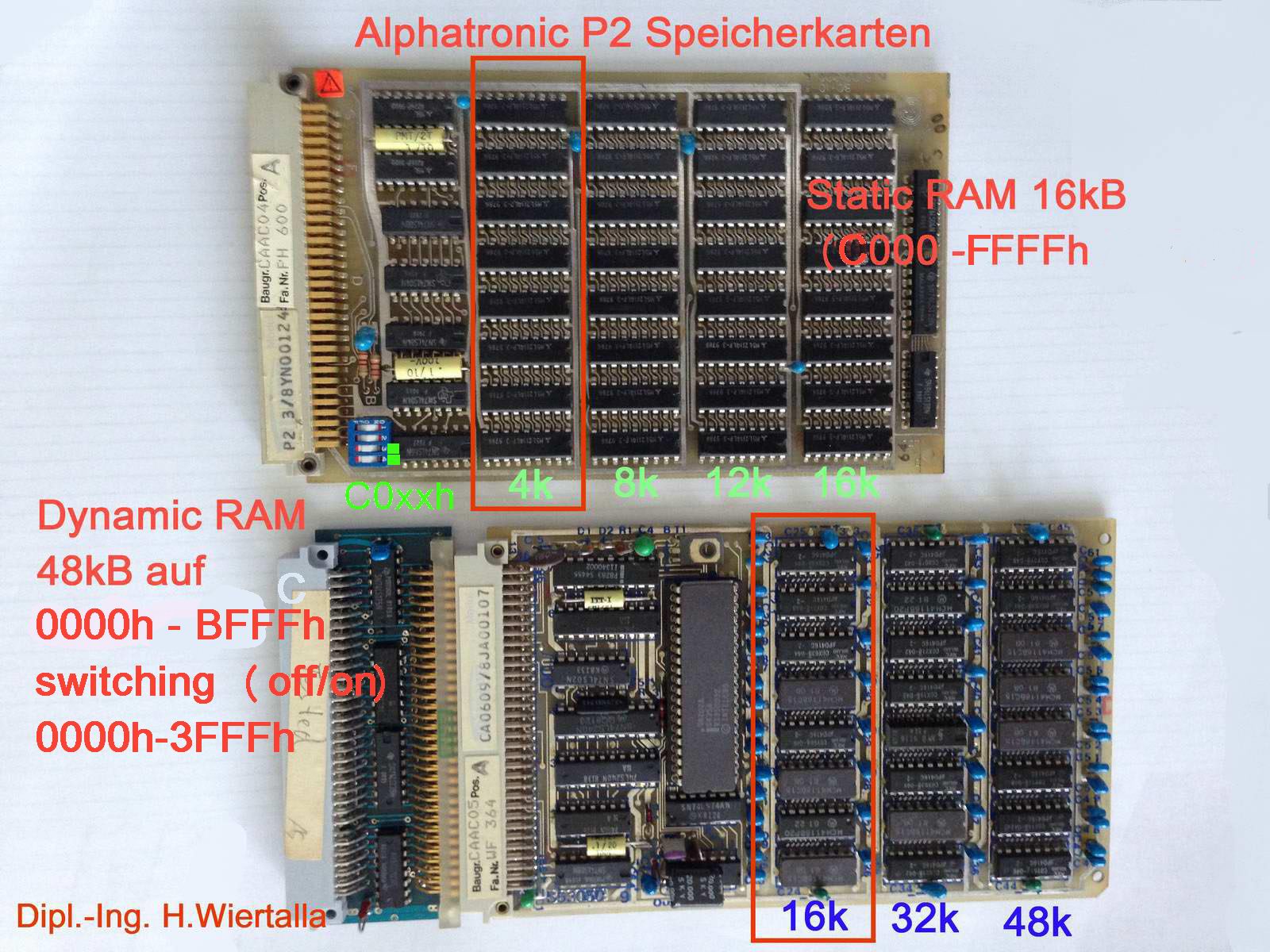

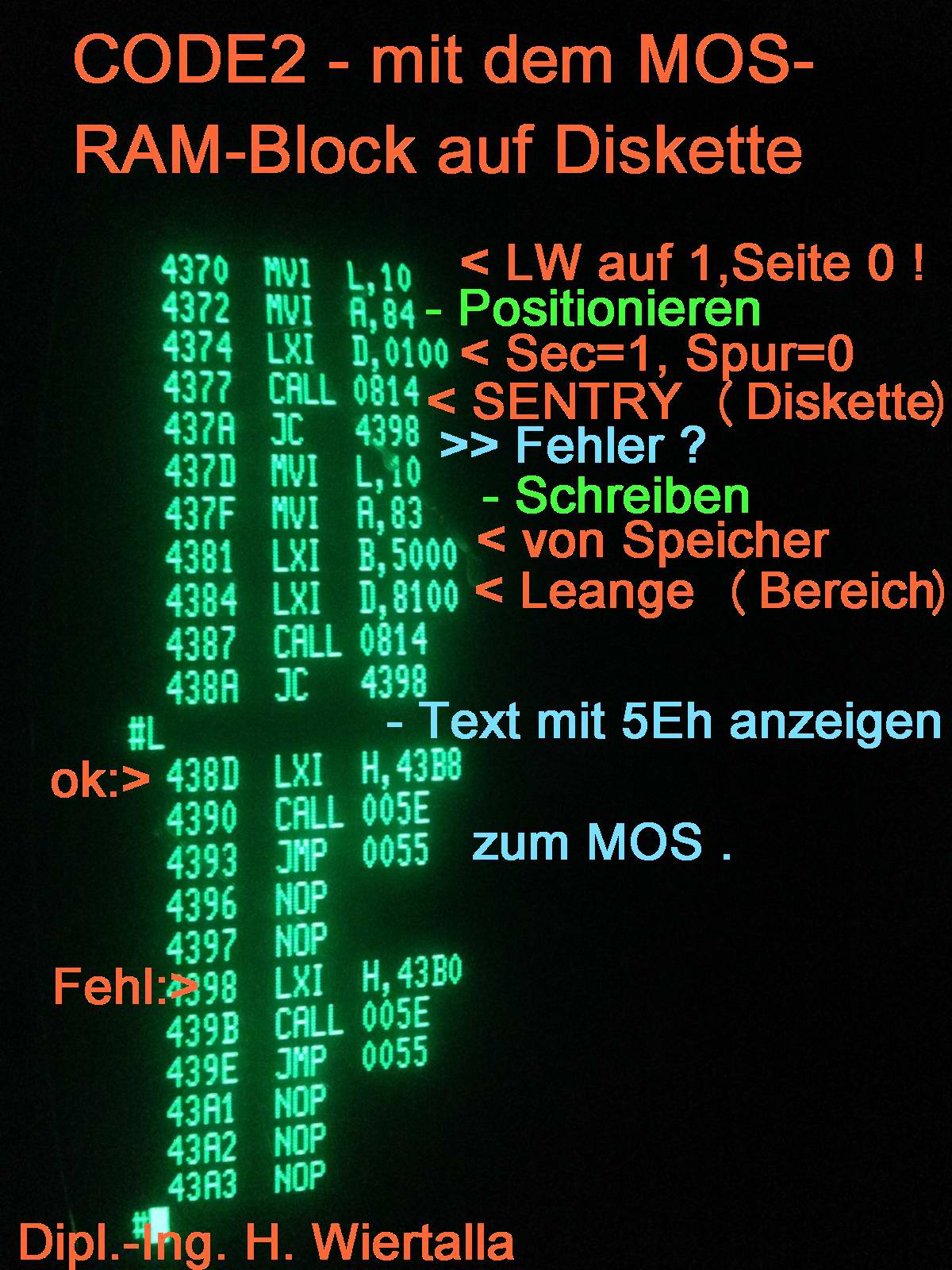

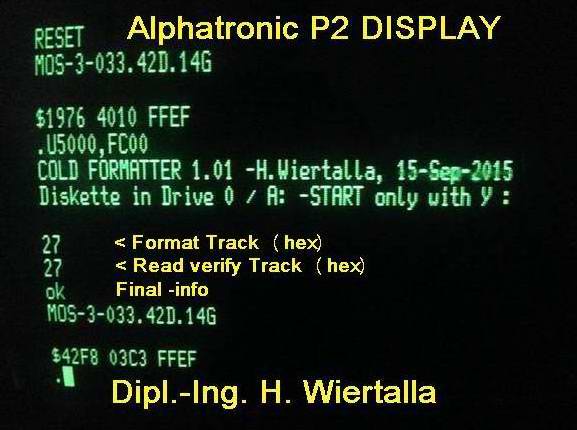

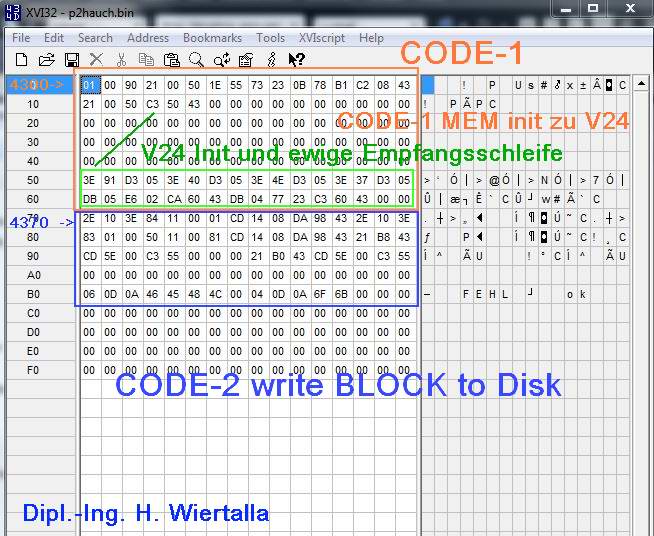

Kochrezept: Alphatronic P2 Übersicht / overwiev (update 14.nov.2015) Mit wenig Handarbeit hauchen Sie der Alphatronic P2 wieder das Leben ein. So geht es --> dort Anleitung z. B. So sind nach einem Hard-RESET, folgende Speicherbereiche benutzbar. Studieren (update 11.oct.2015) Sie die Speicher-map und die Memory-Optionen bei einer Alphatronic P2. Was man haben (besorgen) sollte: Eine Alphatronic P2 (ok-Hardware !) Beschreibbare DD Disketten (160kb) Ein V24-Drehkabel 25pol. zur P2. Zur anderen V24- Seite 25 oder 9 pol. eine Verbindung zum PC. WIN Programm TeraTerm (freeSoftw. z.B.) Einen eigenen PC mit V24 Verbindung und zum Internetzugang - auf diese WEB Site /und oder mehr. Noch die Anleitung von mir und etwas Handarbeit damit Sie ein cp/m und einige Programme auf eine Diskette für eine Alphatronic P2 speichern können. Im HELPER Bereich ist ein Schema um ein COLD FORMATTER in die Alphatronic P2 zu laden (RAM runfähig) - es geht los. Später benutze ich lieber als PC-Programm ShamCOM gegn die Alphatronik P2 dort mit meinem YMODEM-Programm wym2p.com. Wenn alles per V24 im RAM liegt, speichern mit dem MOS. .U4370,FC00(cr) If you have permanent floppydisk read-write problems - then show to HELPER part.	Es ist zu empfehlen, den Bereich "Aus meiner Schmiede" zu studieren. A N L E I T U U G : (instructions) Vorher haben Sie den PC mit dem V24 Drehkabel und das TeraTerm (WIN-Programm) startklar. Die Serielle-Verbindung stellen Sie auf 4800 Bd, 8 Bit, no parity, 1 Stoppbit, Die Terminalschnittstelle darf nicht auf lokales ECHO sein "BEACHTEN", Der . (Punkt) unten bei den MOS-Befehlen ist nicht zu tasten!!! Vorher machen Sie mit .F4300,4500,0(cr) Fill den Speicherinhalt auf 00 - zu Übersicht bei Kontrollanzeigen. CODE-1 und CODE-2 auf 4300h per MOS eintasten. So geht es: Mit .S4300(cr) - Der alte Speicherinhalt (alles HEXA) wird angezeigt, mit 2 gueltige HEXA Zeichen (0..9, oder A-F) wird mit BLANK uebernommen und das weitere Zeichen kann eingegeben werden. Mit (cr) nur die letzte Eingabe, dann sind Sie wieder im MOS - etwas probieren dann geht es los. Zur Anzeige - Kontrolle ist im MOS mit .D4300,4400(cr) der Bereich als HEXA auf dem DISPLAY zu sehen.. Den CODE-1 starten Sie bei der P2 wie folgt: .U4300,FC00(cr). Das ist eine ewige Schleife, weil jedes Empfangszeichen ab 5000H Speicheradresse folgend abgelegt wird. Sie starten mit TeraTerm mit "Datei senden" dort die Datei cpm2pt7.bin (das ist der BEREICH129) wählen - (aber wichtig "Binär" dort wählen). Die Anzeige zeigt den Transfervorgang am PC. So lange bis nichts vom PC mehr kommt. Hier ist ohne Schnick Schnack nur ein Beenden durch RESET (TASTE!) bei der P2 möglich: Grundsätzlich können Sie irgendwas nützliches im RAM ablegen und dann sinnvoll den CODE2 modifizieren um ein anders Programm auf eine Diskette erst mal zu speichern. Dann ev. mit DDT, SID, DU oder was es so noch gibt zu bearbeiten. Zur Kontrolle ist im MOS mit .D5000,5100(cr), und bei .DD000,D100(cr) eine wichtige Anzeige. Es ist der 1. Sector (Batch-Block Booten) und der letzte Sector (sollten Sie den CODE-1 und CODE-2 sehen) war alles perfekt. Sonst ist was schief gelaufen. Noch mal bitte überprüfen. Nun muss eine beschreibbare Floppydiskette oben in LW 1 liegen. (Unten ist der Drive physikalisch 0 !) Mit dem MOS Befehl .U4370,FC00(cr) wird der Speicherinhalt von 129 Sectoren auf Spur 0, Sektor 1 (je 256 Byte) laufend geschrieben. Eine Mini - Meldung sollte mit ok erscheinen. Wenn Sie immer mit "FEHL" den CODE2 beenden, ist was am Floppylaufwerk, oder an der Diskette (write protect, write error, or not formatted ?,). Ist bei einer erneuten Prüfung immer "FEHL" - gehen Sie nach dem *HELP - tool* vor. *DAS ist ein COLD FORMATTER only for Alphatronic P2.* Dann wars bei "ok" - Diskette in das Laufwerk 0 unten (cp/m ist es A:) einlegen und vorher RESET per TASTE an der Alphatronic P2. Auf der Diskette ist nun ein UR-CP/M und einige Programme drauf: Und nun sollte mit .B(cr) das BOOTEN und der Start von cp/m erfolgen. 63k CP/M 2.2./1.1 - BS - (zur Erinnerung an Bernd Schalbe) A:> Mit A:>DIR (Eingabe mit (cr) zeigt etwa diese Einträge WYM2P.COM - das YMODEM FileTransfer (Fenster zur Welt) DSKBIN2P.COM - Bereiche binär als File transferen (P2) SID.COM - nur mal zum Test, ist immer gut brauchbar P2HAUCH.BIN - zum Leben eingehaucht (CODE1 mit CODE2), Sie haben NUN ein "Alphatronic P2 cp/m" 100h TPA und mein YMODEM Programm (wym2p.com) und etwas an Starthilfen. Jetzt legen Sie los - was man an Software haben möchte. War doch ganz einfach? Summary : Zusammenfassung (update 10-Jan-2016) to download ! overwiev Viel ERFOLG: Dipl.-Ing. Helmut Wiertalla A genius controls the chaos. Alphatronic P2 offen - in Betrieb.	Abstrakt: Alphatronic P2 Software workshop Unbedingt überlegen ( oserve ! TPA 100h ) or (added cpm43t7bin 22-nov-2015) then TPA 4300. Save your both file! Was nun, wenn einer eine "laufende Alphatronic P2" hat - aber keine cp/m Disketten (TPA 100h/ 4300h) , oder andere Software nicht mehr oder noch nicht hatte.? overwiev Mit wenige 8080 Befehle CODE-1, erstellen Sie eine Empfangsschleife füer den V24 -Anschluss (25 pol. Mitte bei der Rückseite der Alphatronic P2) her: Den Empfangsdatenstrom (ein .bin file z.B. BEREICH129) legen wir in den Speicher (MEM) ab. Von dieser WEB-Site holen Sie sich einige Files auf den eigenen PC (natuerlich per Internetverbindung). a) das FILE cpm2pt7.bin (TPA 100h) holen!!!! oder noch einige Files nach Bedarf. b) wählen (oserve) FILE cpm43t7.bin (TPA 4300h) das (if used) ist ein 48k cp/m. Der Ablauf für den CODE-1 und / oder CODE-2 ist identisch. Dazu befindet sich auch WYM43.COM und SID43.COM und DU.COM als Zugabe in dem FILE cpm43t7.bin - alles verstanden und probieren? Als weitere Zugabe noch ein Powerpack für den USER einer 48 kb RAM Alphatronic Px. Dieses FILE- (cpm2pt7.bin ist 129 Sectoren) hat es in sich. Es ist ein 63k cp/m fuer eine Alphatronic P2 mit einigen wichtigen Files, wie SID.COM, WYM2P.COM, DSKBIN2P.COM. (Siehe oben die Beschreibungen- holen) Der kurze CODE-2 schreibt den BEREICH129 auf eine schreibbare Diskette (z.B. habe ich auf Laufwerk 1 oben eingestellt. LW unten ist 0, beachten! Wenn alles ok angezeigt wird - haben Sie gewonnen. Mit dem unteren Laufwerk 0 (cp/m ist das A:) mit HARDRESET und B(cr) mit RETURN geht die Brause ab. War doch einfach, oder? (cr::= RETURN) Geht es z.B. keine 160kB Diskette mit diesem CODE2 (WRITE 129 Sectoren ) auf LW oben zu überschreiben, "FEHL", dann könnte man auf das Laufwerk 0 - unten probieren. Dazu muss der 8080 Befehl an 2 Stellen von MVI L,10h auf MVI L,00h geändert werden. ( Diskettentreiber-Beschreibung /instructions studieren - hilft). Viel Erfolg und mehr aus dem WEB auf die Alphatronic P2 zu übertragen. == H E L P E R update -25-Apr-2016== HELP - tool USER -CORNER: If the Alphatronic P2 not started? Read first Alphatronic P2 power ON ! If the Floppydrives not work, read next this Floppydrive document! After "power on" or "Reset hard key" then Alphatronic Px is first a only 48kB RAM machine. Alphatronic P2 RESET, the memory map and memory option.and memory banking here. DISKETTE COLD FORMATTER for Alphatronic P2. Free Diskette in Drive 0 bottom !!! With MOS: yourself help to formatted: Step1: Enter CODE1, to P2 Step2: start CODE1, V24 ready PC Step3: send yform2p.bin (4 Sectors = 1kB ), to the P2 in memory; Programadress ist 5000H. Step4: with MOS! .U5000,FC00(cr) Workstep from yform2p.bin is: Input only START with "Y" key! (recalibrate, step to track, formatted every track (o to 39 show hex 0-27), recalibrate and read every track(0-27h show display (checked) - FINAL MESSAGES "ok" or "Error") If ok, then the DISKETT is good and used this paper (Zusammenfassung insructions) to get a good cp/m with a few Program's. overwiev Tested and work on my Alphatronic P2: Result here. Alphatronic P2 Displayanzeige. A very good cp/m program - for formatting- and copy disk utility. FOKO2P.COM (update 20-oct-2015)
Die Firma Dr. Ing. Rudolf Hell, Kiel war ein Pionierunternehmen im Bereich des elektronischen Fotosatzes.	Datensichtstationen der Firma Dr. Ing. R. Hell, Kiel

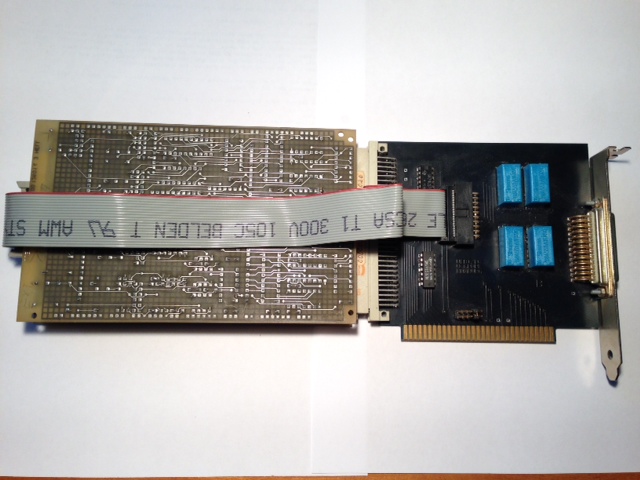

Emulation 100% DS 2069 SIPRO, unter DOS mit der Software "CONDOR" Industrieller Einsatz in Satzrechenzentren; z.B. in Nürnberg, Neuwied, Kiel, Flensburg. Entwickelt 1990 / 1991 von: Dipl.-Ing. Helmut Wiertalla	PC mit CONDOR, Emulation 100% DS 2069. Gedicht: "Was morgen früh das ÜBI macht..." Dipl.-Ing. Helmut Wiertalla, als Kenner der BAM-Procedure für die Datensichtgeräte DS 2069 Hell und DS 8162 Siemens, entwickelte dieses PC Programm unter DOS. Mit einer einfachen PC-Adapterbuskarte (von MC80 zu PC Bus) wird ein original HELL ÜBI betrieben. Damit sind 100 % -ige DOSY und RESY Anwendungen OFF - und ONLINE über einen PC zu betreiben.	Die Software ist hier als ZIP File ladbar. Entpacken in ein eigenes Verzeichnis und CONDOR.EXE starten. Alle Hilfs- und Steuerdateien und einige Mustertexte sind dabei. Bei richtiger MS-DOS Eingabe-Einstellung läuft alles prima unter Windows 95 oder auch XP. Unter MS-DOS ohnehin, klar. Die PC-TAB Taste ist die BEF: Taste. Mit BEF: BEFEHLE hat man einen Einstieg. Das DS 2069 Handbuch ist hilfreich, oder man erinnert sich noch an so einige BEFEHLE. Wird schon - nur Mut. .

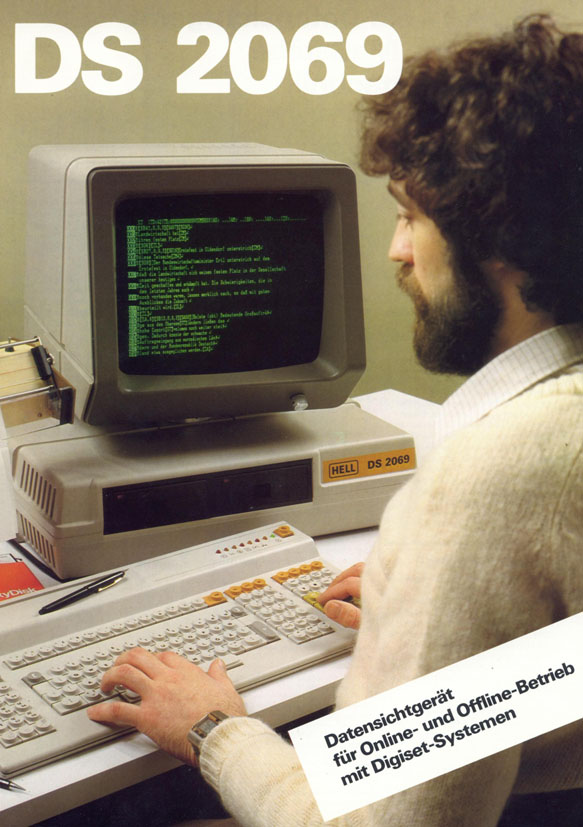

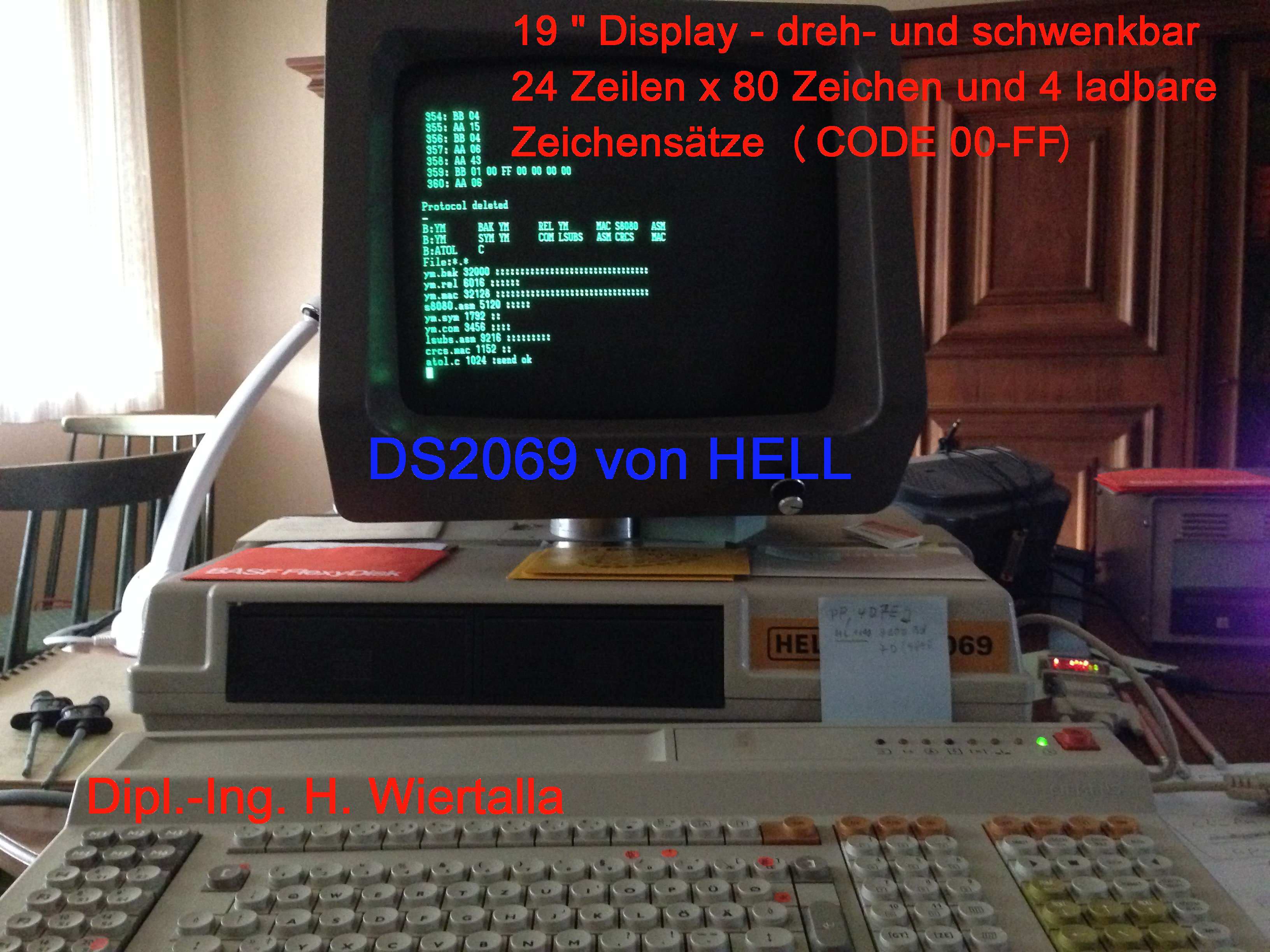

Hell-Systeme DOSY und RESY. Datensichtgerät DS 2069 Entwickelt 1980 bei SKS in Karlsruhe Serienreife: Entwickung bei Dr. Ing. R. HELL, Kiel	Praktisch ein noch damals nicht bekanntes PC-System. Intel 8085 (8MHz), 48 oder 64 kB RAM, 2 x 5 1/4 " Diskette, 19" Bildschirm 24x80 mit 4 Fonts 16x16 Punkmatrix, Rechneranschluss zum Satzsysemen DOSY,RESY - ÜBI (230 kBit/s) 4 Anlagen wählbar, Bewegliche Sondertastatur mit Funktionstasten für die Satztechnik. EPROM Grundbetriebssystem MOS ( entwickelt bei SKS in Karlsruhe,für KISS und Alphatronic P1, P2). Voll CP/M fähig - eher ein Nebenprodukt mit allen Compilern und Dienstprogrammen. Also ein PC - der seinen Namen zu dieser Zeit noch nicht kannte. Halt eine - PIONIERLEISTUNG. SIPRO und DISCO Geraeteprogramme. Herr Lindemann, Herr Onnasch, Herr Witthandt, Herr Zimmermann, Fa. Dr. Hell. Herr Brockmann, SKS; Herr Schalbe,iai. Herr Wiertalla, iai SKS) Steinmetz- Krischke- Systemtechnik	Mitte DS 2069 in Kiel bei Dr.-Ing. R. Hell. Rechts PC-Condor.

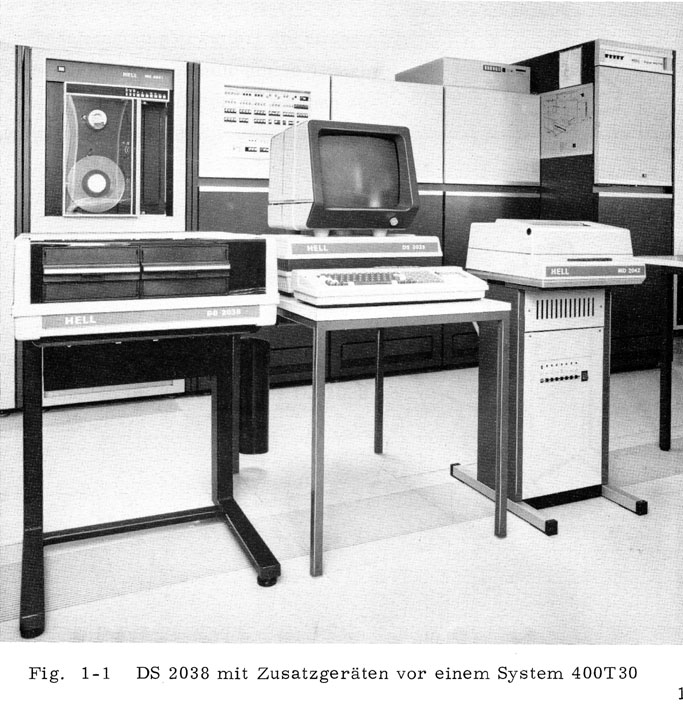

Datensichtgerät DS 2038 Entwickelt 1976 bei SKS in Karlsruhe. Herr Lindemann, Herr Onnasch,, Herr Witthand Fa. Dr. Hell. Herr Brockmann, SKS; Herr Schalbe,iai. Herr Wiertalla, iai SKS) Steinmetz- Krischke- Systemtechnik	Bereits PC- Struktur - 8080 Prozessor, 48 kB RAM, ladbarer 4 FONT Zeichengenerator mit 16x16 Punkten, 24x80 Display 19", BAM ÜBI (Übertragungsinterface 4 Draht mit 230 kbit/s), Floppy 2 x 8 1/2 ", Drucker Sehr starke Editfunktionen OFF- und ONLINE, Dateiverwaltung.
Anwendung von: Dr.-Ing. R.HELL DOSY, RESY Satzsystem. Raiffeisendruckerei Neuwied, DS 2069 wurden dort durch PCs mit CONDOR erfolgreich eingesetzt.	Eine Entwicklungsnacht zum DS2069-Interface Vielen Wegbegleitern ist für Ihre Arbeit an diesen Systemen zu danken. Da fällt mir ein... Herr Lindemann, Herr Onnasch, Herr Witthandt, Herr Zimmermann, Herr Krieger, Herr Steinmetz, Herr Brockmann, Herr Schalbe, Herr Grupe, Herr Rietlinger, Herr Svhilik, Herr Weber, u.v.a.m.	Einsatz über BAM-Procedure für die HELL-Systeme DOSY und RESY. Satzrechenzentrum in Nürnberg, hier Codeanpassungen unter CONDOR für Ablösung der DS 2069, diese Gräte wurden ab etwa 1989 nicht mehr gebaut. Alle wollten PCs, aber die vorhandene Infrastruktur war sehr gut und technisch absolute Spitzentechnologie. Fazit: CONDOR !
